Supporto puntuale in vetro Ø 62 mm con AbP – Per grandi superfici

Glaspunkthalter-Oberteil Ø 62 mm- V2A-10-6200.4OT

Stk

10.6200.4OT

Supporto superiore per vetro Ø 62 mm, acciaio inossidabile V2A

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

11,38 €*

10.6200UT-DB

Base per supporto a punto in vetro, Ø 62 mm, acciaio inossidabile V2A, altezza: da 5 a 50 mm

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

A partire da 5,47 €*

10.6200UT-M10

Supporto per vetro, parte inferiore Ø 62 mm, acciaio inossidabile V2A, altezza: 5-50 mm con filettatura M10

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

A partire da 6,53 €*

1 Paar Ersatzgummis fuer Glaspunkthalter Ø 62 mm – Gummieinlage - Dichtung-10-6202.0

Stk

10.6202.0

1 paio di gommini di ricambio per supporti a punta in vetro Ø 62 mm – Inserto in gomma e guarnizione

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

1,11 €*

Hakenschluessel fuer Glaspunkthalter Ø 62 mm-10-6201.4

Stk

10.6201.4

Chiave a gancio per supporti a punto per vetro Ø 62 mm

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

7,02 €*

Glaspunkthalter Ø 62 mm- V2A- Anschluss- Flach mit AbP-10-6200.4

Stk

10.6200.4

Supporto per vetro Ø 62 mm, V2A, attacco: piatto con ApB

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

15,95 €*

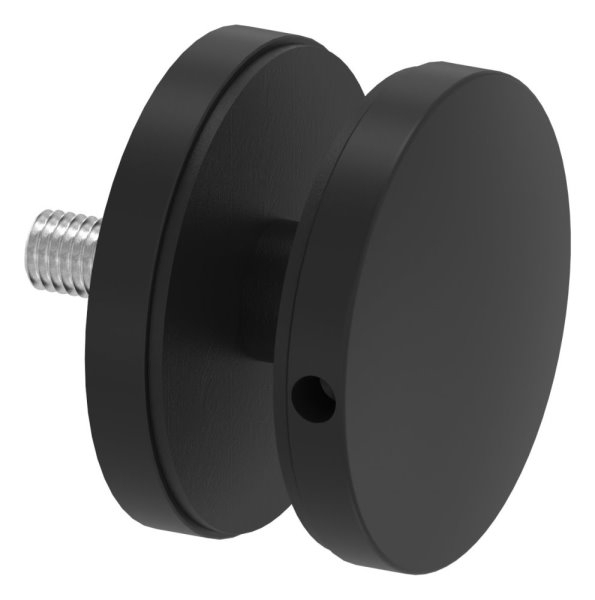

Glaspunkthalter Edelstahl V2A Ø 62 mm M10 fuer Glas 6-0-21-52 mm RAL 9005 schwarz matt-88-1160240-240.9005

Stk

88.1160240.240.9005

Supporto per vetro da 62 mm, attacco: piatto, acciaio inossidabile V2A, verniciato a polvere in RAL 9005 nero opaco con AbP

Disponibile immediatamente, tempi di consegna: Lieferzeit 5-10 Werktage

17,66 €*

Suggerimento

Glaspunkthalter Ø 60 mm- V2A- Anschluss- Rohr Ø 42-4 mm-10-6242-A.4

Stk

10.6242-A.4

Supporto per vetro Ø 60 mm, acciaio inossidabile V2A, attacco: tubo Ø 42,4 mm

Disponibile immediatamente, tempi di consegna: Lieferzeit 1-2 Werktage

15,27 €*

Il modello di punta, certificato e omologato: supporto a punto per vetro Ø 62 mm con AbP

Quando si tratta di grandi campate e carichi elevati, il supporto puntuale per vetro Ø 62 mm rappresenta la scelta più sicura. Coniuga una notevole forza di tenuta con la certezza di conformità alle norme edilizie. Questo supporto è stato progettato appositamente per progetti in cui le dimensioni standard non sono più sufficienti, sia a causa di elevati carichi del vento, grandi formati di vetro o requisiti di sicurezza pubblica.

Grazie all’ampia superficie di appoggio di 62 mm, i picchi di tensione nel vetro vengono ridotti al minimo. Tuttavia, l’argomento più importante per la Sua progettazione è la certificazione.

🛡️ Sicurezza certificata: con certificato generale di collaudo edilizio (AbP)

Non corra alcun rischio in fase di collaudo. Questo supporto per carichi pesanti è dotato di un certificato AbP. Questo rappresenta il Suo vantaggio decisivo rispetto a prodotti non certificati:

✔ Risparmio di tempo e denaro: il certificato di collaudo ne attesta ufficialmente l’idoneità all’uso. In genere si evita così la costosa e burocratica «autorizzazione in casi specifici» (ZiE) da parte dell’autorità edilizia.
✔ Rilevante dal punto di vista statico: perfettamente adatto per sistemi di protezione anticaduta e applicazioni in cui si applica la norma DIN 18008.

Campi di applicazione per l’ancoraggio da 62 mm

Gli architetti ricorrono specificatamente a questo diametro quando:

È necessario sostenere facciate in vetro di grandi dimensioni o lastre pesanti in vetro stratificato di sicurezza (VSG).
Il design richiede una tecnologia evidente e di forte impatto («look industriale»).
I fori nel vetro risultano più grandi e devono essere coperti in modo sicuro.

👨‍🔧 Conoscenze specialistiche: calcolo per configurazioni personalizzate

Nei grandi progetti sono spesso richieste distanze dalla parete personalizzate, per le quali si utilizzano barre filettate o perni specifici. Attenzione: per l’assemblaggio è indispensabile utilizzare la formula specifica per il supporto da 62. A causa della struttura massiccia e delle guarnizioni in gomma, in questo caso si applicano misure di compensazione diverse rispetto ai supporti di piccole dimensioni.

Ecco come calcolare correttamente la lunghezza minima del Suo perno filettato:

            B + spessore del vetro - 6,0 mm + margine di 15 mm

            = lunghezza minima del perno filettato

La formula in dettaglio:

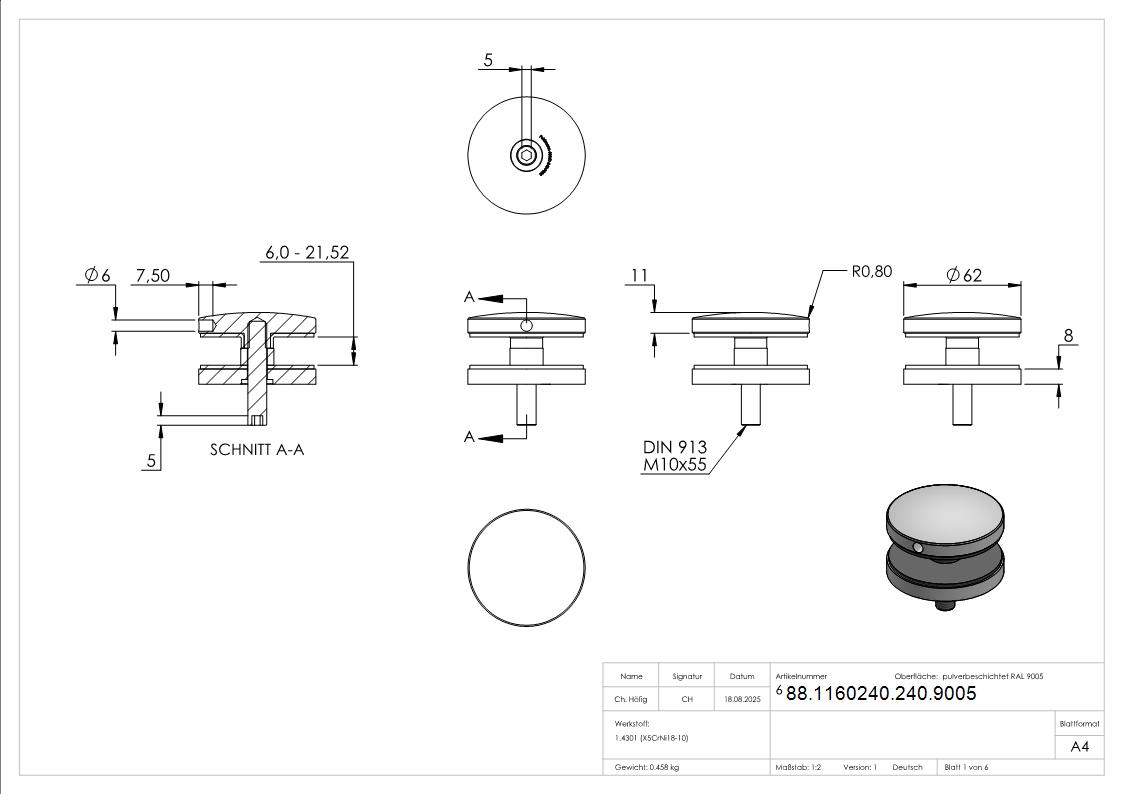

B: la misura del corpo base (vedere disegno tecnico).
- 6,0 mm: la misura di scarto specifica per il supporto da Ø 62 mm (Importante: non -3 mm come nel caso dei supporti di piccole dimensioni!).
Margine di 15 mm: profondità minima di avvitamento nella parte inferiore per garantire il pieno assorbimento del carico.

Costruite in grande, ma costruite in sicurezza. Con il supporto puntuale per vetro Ø 62 mm con AbP di Fenau, potete contare su una qualità certificata per le realizzazioni architettoniche in vetro più esigenti.
