Curva per tubi in acciaio inossidabile a 90°, tipo 3

Qui troverete curve per tubi in acciaio inossidabile a 90° nella geometria standardizzata di tipo 3 (DIN 2605 / EN 10253 tipo 3D). Il nostro assortimento comprende raccordi saldati in V2A e V4A – a scelta con superficie levigata per installazioni a vista oppure non levigata (opaca) per la realizzazione di tubazioni industriali.

La geometria standard: cosa significa «tipo 3»?

Indipendentemente dalla finitura scelta, tutti i gomiti di questa categoria corrispondono esattamente alle specifiche geometriche del tipo 3. Ciò è fondamentale per la Sua progettazione:

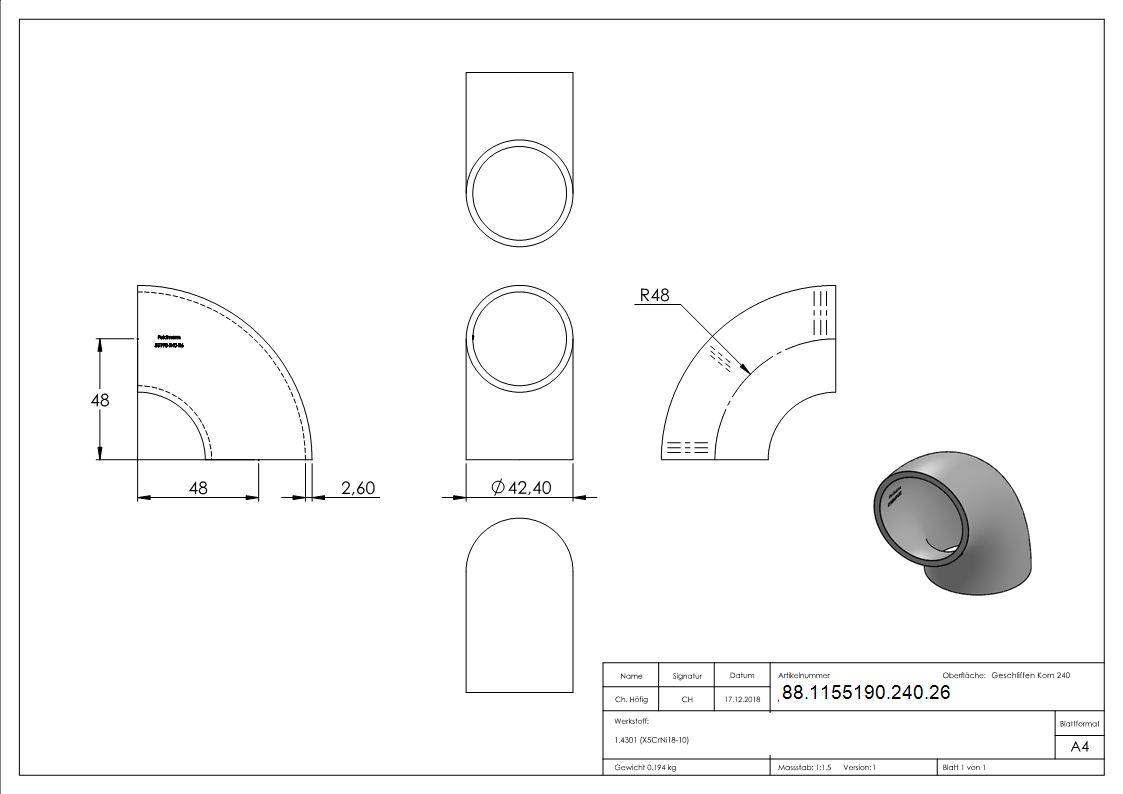

Raggio ≈ 1,5 x diametro: il raggio standard per i raccordi a saldare (ad es. tubo da 42,4 mm = raggio di circa 63,5 mm).
Precisione: le distanze assiali fisse garantiscono la perfetta adattabilità durante la saldatura in sistemi di tubazioni esistenti.
Avviso importante: questi gomiti presentano un raggio più stretto rispetto a molti “gomiti di design” puri. Se sta cercando gomiti speciali per ringhiere con curve ampie, la invitiamo a consultare le nostre categorie speciali. Qui troverà i prodotti classici conformi alle norme.

Scegliete la finitura adeguata

A seconda dell’applicazione, offriamo i nostri raccordi a saldare in due varianti di finitura:

Non levigata (opaca / grezza)

Lo standard industriale. La superficie è non trattata, opaca e ricotta termicamente.

Ideale per condotte di processo, impianti industriali e tecnologia idraulica.
Perfetta per la saldatura, poiché non è necessario proteggere alcuna superficie a vista.
Conveniente per applicazioni puramente tecniche.

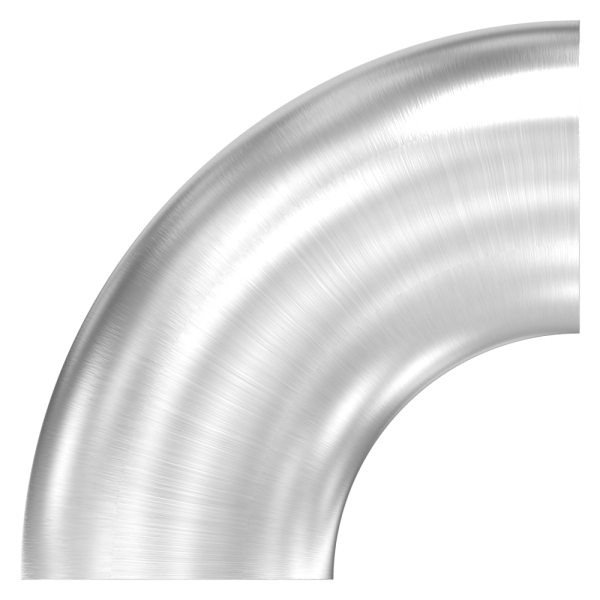

Levigato (grana 240 / 320)

Per le aree a vista. I profili sono levigati con cura e presentano un aspetto raffinato.

Ideali per la realizzazione di ringhiere (qualora siano richieste le misure del tipo 3), l’architettura e la produzione di mobili.
Finitura levigata pulita, in armonia con i nostri tubi in acciaio inossidabile levigati.
Dopo la saldatura è sufficiente levigare il cordone di saldatura.

Scelta del materiale: V2A o V4A?

Affinché il Suo giunto saldato rimanga permanentemente esente da corrosione, la scelta della lega corretta è fondamentale:

V2A (1.4301 / 1.4307): lo standard per ambienti interni e esterni normali. Utilizzato frequentemente nella realizzazione di ringhiere e nel settore idrosanitario.
V4A (1.4404 / 1.4571): per un’elevata resistenza alla corrosione. Indispensabile in prossimità della costa (acqua salata), nelle piscine (cloro) o nell’industria chimica.

Tutti i raccordi sono dotati di estremità a saldare e pronti per l’ulteriore lavorazione mediante saldatura TIG.

Curva a 90 gradi (raccordi a saldare, tipo 3 DIN)

// Curva a 90° tipo 3 DIN per giunzioni precise nella lavorazione dell’acciaio inossidabile e nella realizzazione di tubazioni.
