Corraio in acciaio inossidabile a LED LUNORA®: perfezione modulare per un’illuminazione continua delle scale presso FeNau

L’illuminazione di scale, percorsi pedonali e vie di fuga pone architetti, progettisti e costruttori metallici di fronte a sfide particolari. Non si tratta solo di soddisfare le norme, ma di integrare perfettamente l’illuminazione nell’architettura dell’edificio. Con il sistema di corrimano a LED LUNORA®, FeNau offre una soluzione modulare a LED senza compromessi [cite: 13], sviluppata appositamente per l’illuminazione continua [cite: 5]. Progettato per i classici tubi tondi scanalati con un diametro esatto di 42,4 mm [cite: 14], questo sistema coniuga l’estetica intramontabile dell’acciaio inossidabile con la tecnologia illuminotecnica più all’avanguardia.

Il sistema LUNORA® non è un semplice componente per ringhiere, bensì uno strumento di illuminazione altamente complesso. Garantisce un’illuminazione priva di abbagliamento, assolutamente uniforme e, soprattutto, continua [cite: 14]. Laddove le soluzioni di illuminazione puntiformi proiettano ombre o creano l’«effetto zebra» sui gradini delle scale, LUNORA® crea una fascia luminosa continua che apporta la massima sicurezza, un eccellente orientamento spaziale e un’estetica raffinata e minimalista in ogni progetto edilizio.

L’innovazione tecnologica: tecnologia delle lenti asimmetriche

Un problema ricorrente nei corrimano a LED disponibili in commercio è la diffusione incontrollata della luce. Senza un orientamento preciso, la striscia LED irradia la luce verticalmente verso il basso. La conseguenza: la parete su cui è montato il corrimano viene illuminata intensamente e spesso in modo abbagliante, mentre il centro del gradino rimane in penombra. Il sistema LUNORA® risolve questo problema grazie a una lente integrabile all’avanguardia[cite: 31].

All’interno del corrimano LUNORA®, questa lente appositamente calibrata garantisce che la luce emessa dalla striscia LED non venga semplicemente diffusa, ma concentrata in modo mirato[cite: 35]. La luce viene rifratta in modo asimmetrico e orientata in modo ottimale con un angolo perfetto lungo l’intero percorso[cite: 14, 35]. Il risultato è impressionante: viene illuminata una superficie significativamente più ampia rispetto ai sistemi privi di lente[cite: 36]. Anche nell’oscurità più totale, ogni spigolo di gradino, ogni pianerottolo e ogni ostacolo rimangono chiaramente visibili[cite: 36], mentre la luce diffusa indesiderata sulle pareti viene ridotta al minimo assoluto. Ciò protegge gli occhi e aumenta notevolmente la sicurezza.

Progettato nei minimi dettagli: il profilo girevole a 180° in alluminio

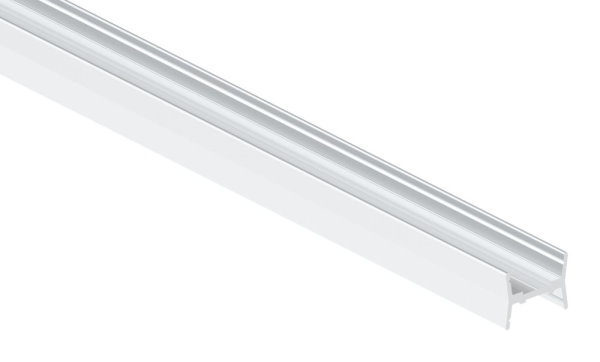

Alla base del sistema LUNORA® vi sono pochi componenti, ma perfettamente coordinati tra loro[cite: 37, 61]. Il punto di forza assoluto e il cuore tecnico del sistema è il profilo girevole multifunzionale in alluminio[cite: 66]. Questo profilo portante, alloggiato all’interno del tubo scanalato in acciaio inossidabile, risolve i problemi di spazio che spesso sorgono quando si utilizzano LED con classi di protezione diverse.

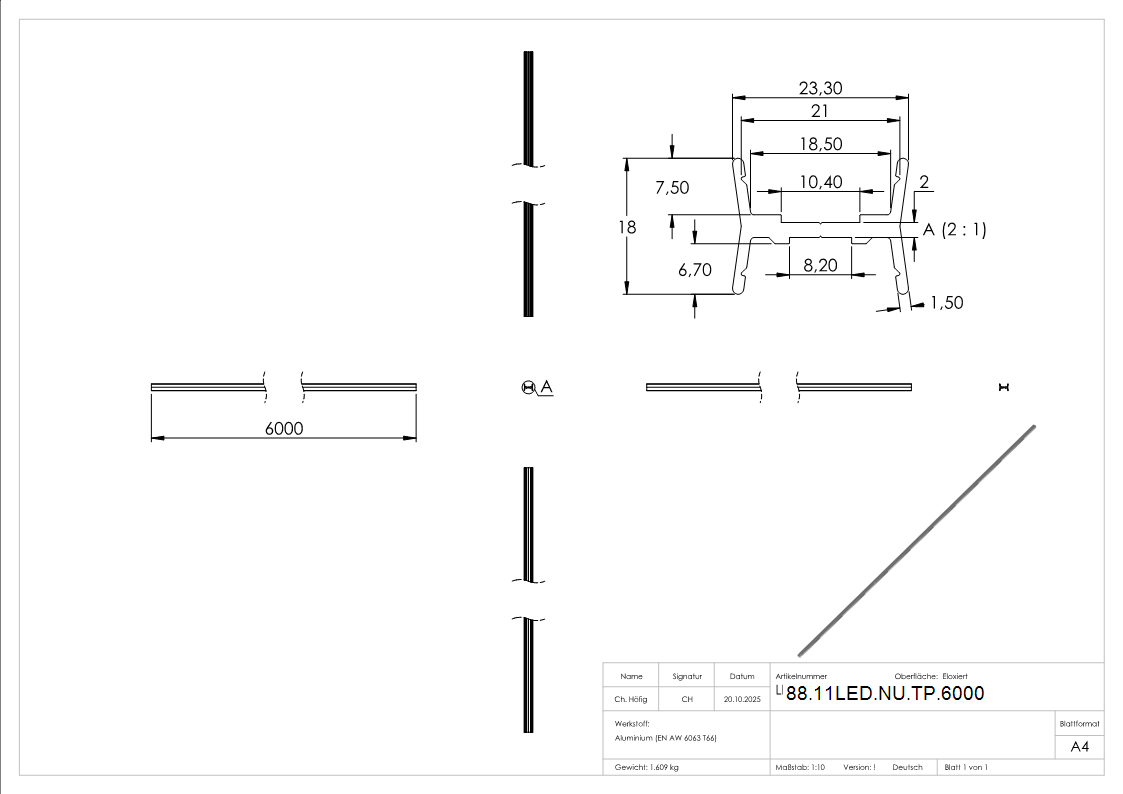

Il profilo è ruotabile esattamente di 180°[cite: 76, 77]. Ciò significa che un lato del profilo è fresato su misura per le strisce LED IP00 più strette (per ambienti interni asciutti), mentre l’altro lato, più profondo, accoglie esattamente le strisce LED IP65 più larghe, protette dall’acqua e dalla polvere (per esterni e ambienti umidi)[cite: 72, 75]. In questo modo, per le applicazioni sia interne che esterne, è sufficiente un unico sistema di profili di supporto. Per rendere il montaggio il più preciso possibile, il profilo è dotato di linee guida incise al laser con estrema precisione[cite: 73]. Queste garantiscono il posizionamento esatto e centrato delle strisce LED durante l’incollaggio[cite: 73, 86], il che è indispensabile per ottenere una diffusione della luce assolutamente diritta e omogenea.

Luce omogenea senza compromessi: la copertura in PMMA

Nulla disturba l’immagine architettonica più dei singoli diodi LED abbaglianti, visibili e che si riflettono sul pavimento. Per evitare ciò, il sistema LUNORA® è completato da una speciale copertura opaca realizzata in PMMA (polimetilmetacrilato) di alta qualità[cite: 37]. Questa copertura diffusa non solo protegge il delicato sistema a LED da sollecitazioni meccaniche e sporco, ma funge anche da diffusore altamente efficiente[cite: 37]. Essa rifrange la luce dei singoli diodi in misura tale che questi si fondano in un’unica linea luminosa fluida e assolutamente omogenea. Non si formano più punti luminosi visibili[cite: 37].

Specifiche LED di alta gamma per le esigenze più elevate

Per i componenti elettronici del sistema LUNORA®, FeNau punta su una qualità professionale senza compromessi[cite: 55]. I nastri LED autoadesivi utilizzati funzionano con una bassa tensione sicura di 24 V CC [cite: 43, 67]. Sono altamente efficienti e forniscono un flusso luminoso eccezionale di 1500 lumen al metro con un consumo energetico di soli 13,2 watt al metro [cite: 46].

Per adattare perfettamente l’atmosfera luminosa al Suo ambiente, sono disponibili due tonalità di luce accuratamente selezionate[cite: 14]:

• Bianco caldo (2700 K): ideale per accoglienti zone giorno, ristoranti, hotel o scale in legno, dove è fondamentale creare un’atmosfera confortevole e calda[cite: 39, 44].
• Bianco neutro (4000 K): perfetto per edifici adibiti a uffici, ospedali, strutture pubbliche e architetture moderne in cemento o pietra. Questa tonalità di luce massimizza i contrasti e garantisce la massima vigilanza e sicurezza[cite: 40, 44].

I nastri offrono un’estrema flessibilità d’uso: possono essere tagliati con precisione ogni 50 mm [cite: 47, 85] e vengono forniti in lunghezze generose di 6.000 mm o addirittura 25.000 mm per lunghe rampe di scale[cite: 49]. Naturalmente, tutti i componenti elettronici sono dotati di marcatura CE completa [cite: 18, 50, 52] e certificati RoHS [cite: 50, 53].

Controllo intelligente e montaggio semplice

Il sistema LUNORA® si integra perfettamente nei moderni sistemi di gestione degli edifici. Le strisce LED sono completamente dimmerabili e compatibili con i sistemi di controllo PWM (modulazione di larghezza di impulso)[cite: 48]. In combinazione con i nostri alimentatori Bluetooth e dimmerabili, il sistema di illuminazione può essere controllato in modo intelligente tramite app o pulsanti [cite: 14], per ottenere la luminosità perfetta a seconda dell’ora del giorno o delle esigenze.

Per il costruttore metallico, LUNORA® comporta un notevole risparmio di tempo in fase di installazione[cite: 56]. Il fissaggio del profilo portante nel tubo in acciaio inossidabile avviene tramite ingegnose clip di fissaggio con funzione a scatto[cite: 65]. Queste clip vengono avvitate (M4 x 8) o rivettate nel tubo scanalato a una distanza di circa 250 mm (almeno due per tratto)[cite: 82, 83]. Il profilo portante, una volta equipaggiato, viene quindi agganciato in modo semplice e sicuro a queste clip[cite: 83]. L’intero percorso dei cavi rimane nascosto alla vista: i cavi vengono convogliati in modo invisibile attraverso i supporti cavi del corrimano direttamente nella parete o lungo la scanalatura nella direzione di alimentazione[cite: 84].

Costruzione conforme alle norme e supporto per i progettisti dell’illuminazione

Soprattutto negli spazi pubblici, l’illuminazione delle scale è soggetta a severi requisiti normativi. Il sistema LUNORA® è stato espressamente progettato per supportare gli architetti nel rispetto di tali norme. Esso soddisfa gli elevati requisiti per l’installazione previsti dalla norma DIN 18040 (Edilizia senza barriere architettoniche negli edifici pubblici e nelle abitazioni) [cite: 20, 24, 25] e dalla norma DIN 18065 (Scale degli edifici) [cite: 21, 26, 27].

Al fine di rendere le basi di progettazione il più efficienti possibile, mettiamo a disposizione di architetti, progettisti e installatori specializzati tutti i dati necessari [cite: 114]. Il sistema a LED è completamente integrabile in software professionali di progettazione illuminotecnica [cite: 14]. Le offriamo i relativi file Eulumdat, i dati fotometrici, nonché dati CAD dettagliati e testi di capitolato[cite: 14, 114]. Dalla prima fase di progettazione in studio fino al montaggio a regola d’arte in cantiere, il processo diventa così più preciso ed efficiente[cite: 115].

Il Suo sistema completo direttamente da FeNau

Da FeNau non riceverete componenti sparsi, bensì un concetto globale modulare e coerente[cite: 59]. Dai tubi scanalati in acciaio inossidabile di alta qualità ai tappi terminali, alle clip di fissaggio, alle lenti asimmetriche, ai deflettori in PMMA, fino alle strisce LED, ai connettori a innesto e agli alimentatori: tutti i componenti del sistema LUNORA® si integrano perfettamente tra loro[cite: 60, 61, 63, 65, 67, 68, 69]. Poiché tutti questi componenti sono disponibili direttamente a magazzino presso FeNau[cite: 57, 60], Le garantiamo tempi di consegna brevi e la massima sicurezza nella pianificazione del Suo progetto edilizio.

Scegliete la soluzione premium senza compromessi. Trasformate semplici ringhiere in sculture luminose intelligenti, sicure e di una bellezza mozzafiato – con il sistema continuo di corrimano a LED LUNORA® di FeNau.

Installazione semplice e sicura: le fasi di montaggio di LUNORA®

Il sistema LUNORA® è stato sviluppato non solo per convincere dal punto di vista estetico, ma anche per offrire la massima efficienza durante l’installazione da parte dei metalmeccanici. Il montaggio del sistema modulare avviene in pochi passaggi logici:

1. Taglio dei profili e delle coperture: nella prima fase, il tubo scanalato, i profili portanti, le coperture e la lente opzionale vengono tagliati su misura[cite: 80]. Misuri con precisione il profilo portante, la copertura e la lente tra i supporti del corrimano[cite: 80].
2. Preparazione del fissaggio: misuri le posizioni tra i supporti del corrimano e segni i fori corrispondenti[cite: 81]. Successivamente, realizzi le filettature o i fori per le clip di fissaggio – preveda una clip ogni 250 mm (almeno due per ogni tratto)[cite: 82].
3. Montaggio delle clip e del fissaggio del corrimano: avvitare le clip di fissaggio (M 4 x 8) oppure utilizzare dei rivetti [cite: 83]. Fissare i supporti del corrimano e agganciare semplicemente i profili tagliati [cite: 83]. Per il passaggio dei cavi, farli passare, se necessario, attraverso i supporti cavi del corrimano e, se richiesto, posizionarli lungo la scanalatura nella direzione di alimentazione[cite: 84].
4. Taglio e applicazione delle strisce LED: accorci le strisce LED nei punti di taglio contrassegnati (ogni 50 mm) esattamente alla lunghezza desiderata[cite: 85]. Successivamente, sgrassa accuratamente il profilo, allinea la striscia LED, rimuovi la pellicola protettiva dalla superficie adesiva e premila con decisione lungo le linee guida incise[cite: 86].
5. Collegamento all’alimentazione: montare i connettori e stabilire il collegamento tra il cavo di alimentazione e la striscia LED [cite: 87]. Avviso importante per la vostra sicurezza: il collegamento finale alla rete elettrica deve essere effettuato esclusivamente da un elettricista autorizzato [cite: 87].
6. Inserimento dei componenti ottici: come ultimo passaggio, inserisca la lente opzionale e, per una finitura pulita, agganci la copertura in PMMA[cite: 88].
