Rullo doppio misura 0 in acciaio S235JR, zincato a caldo Dimensione b1: 16 mm Dimensione b2: 16 mm Dimensione d: 22 mm Filettatura: M 10 Dimensione h: 47-61 mm Dimensione l: 102 mm Dimensione h = distanza minima/massima dal bordo inferiore del rullo al bordo superiore del cancello

Fissaggio a soffitto misura 0 in acciaio S235JR, zincato a caldo Dimensione a: 55 mm Dimensione a1: 71 mm Dimensione b: 38 mm Dimensione b1: 92 mm Dimensione d: 9 mm Dimensione d1: 5 mm Dimensione h: 41 mm Dimensione l: 40 mm Dimensione l1: 40 mm Dimensione s: 3 mm Dimensione s1: 3 mm

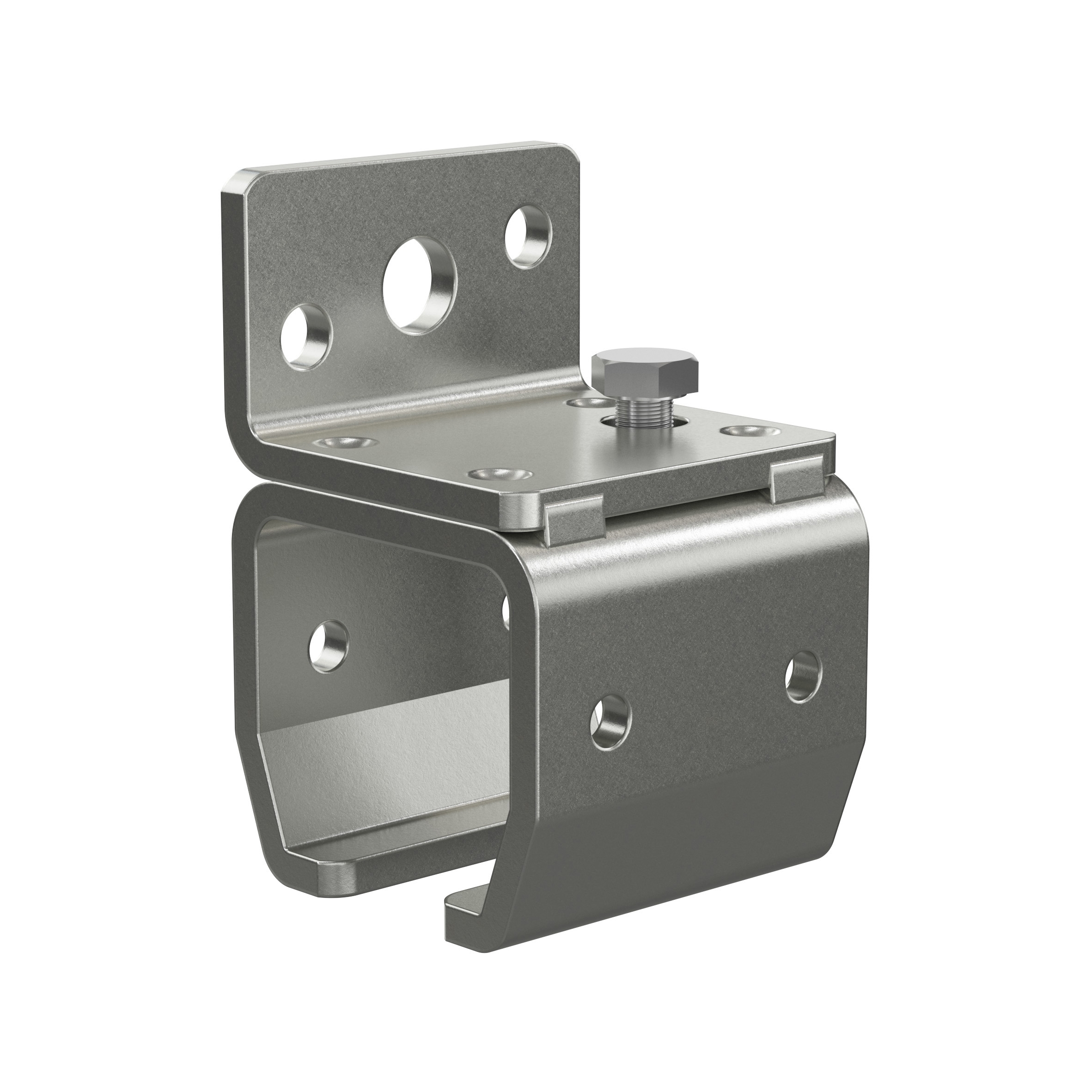

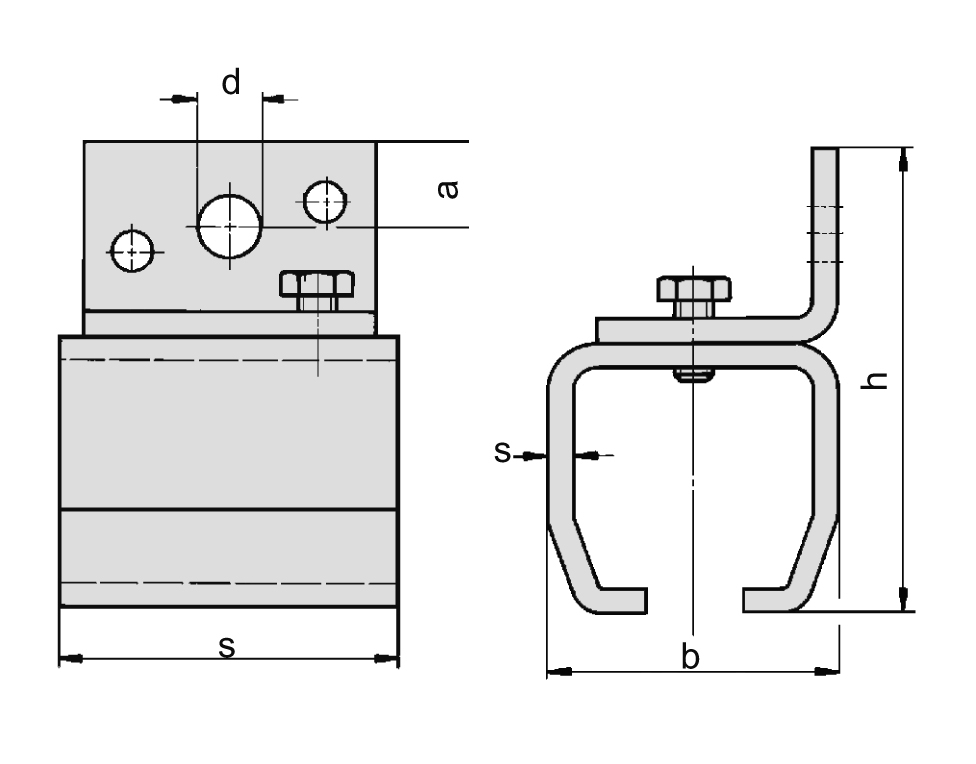

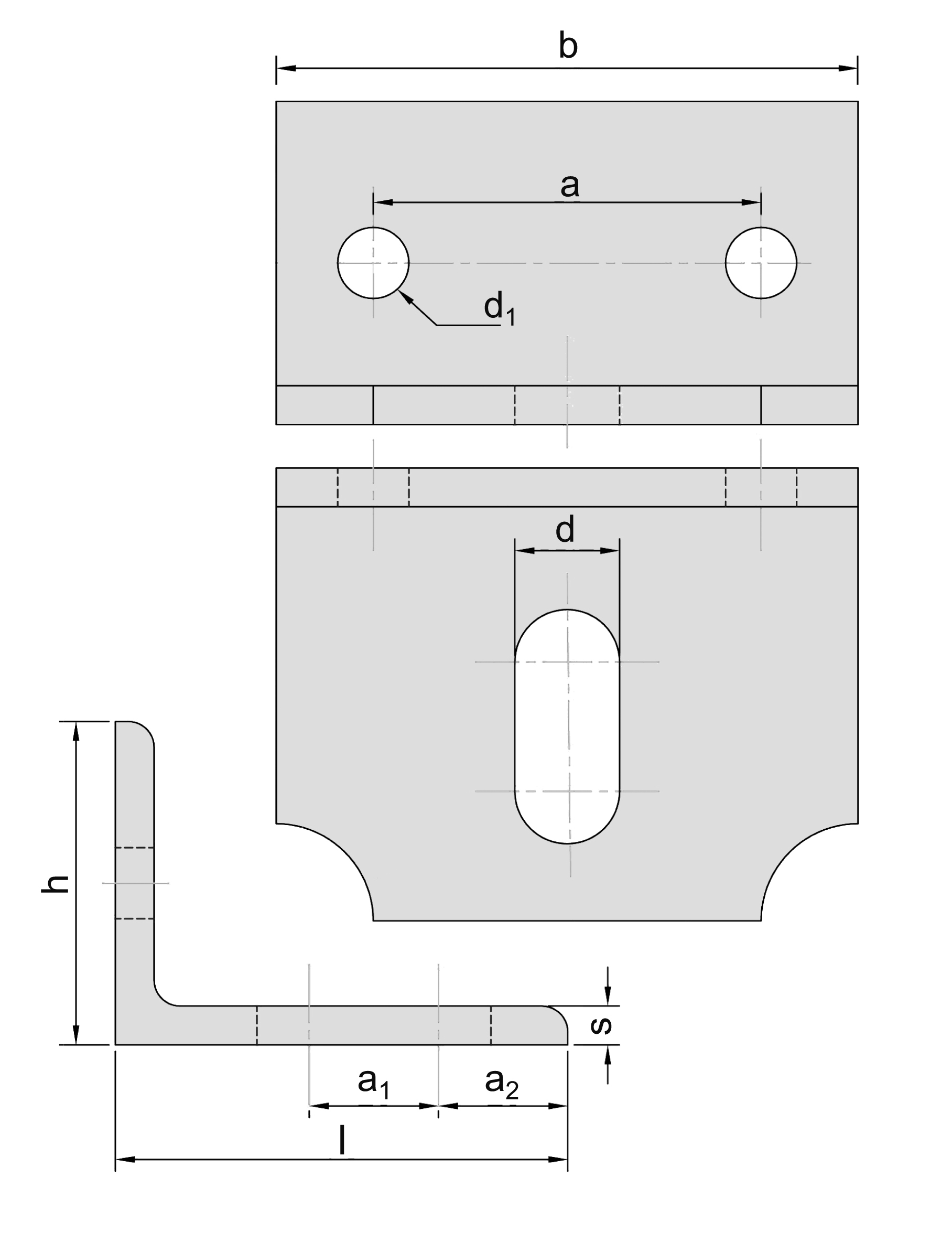

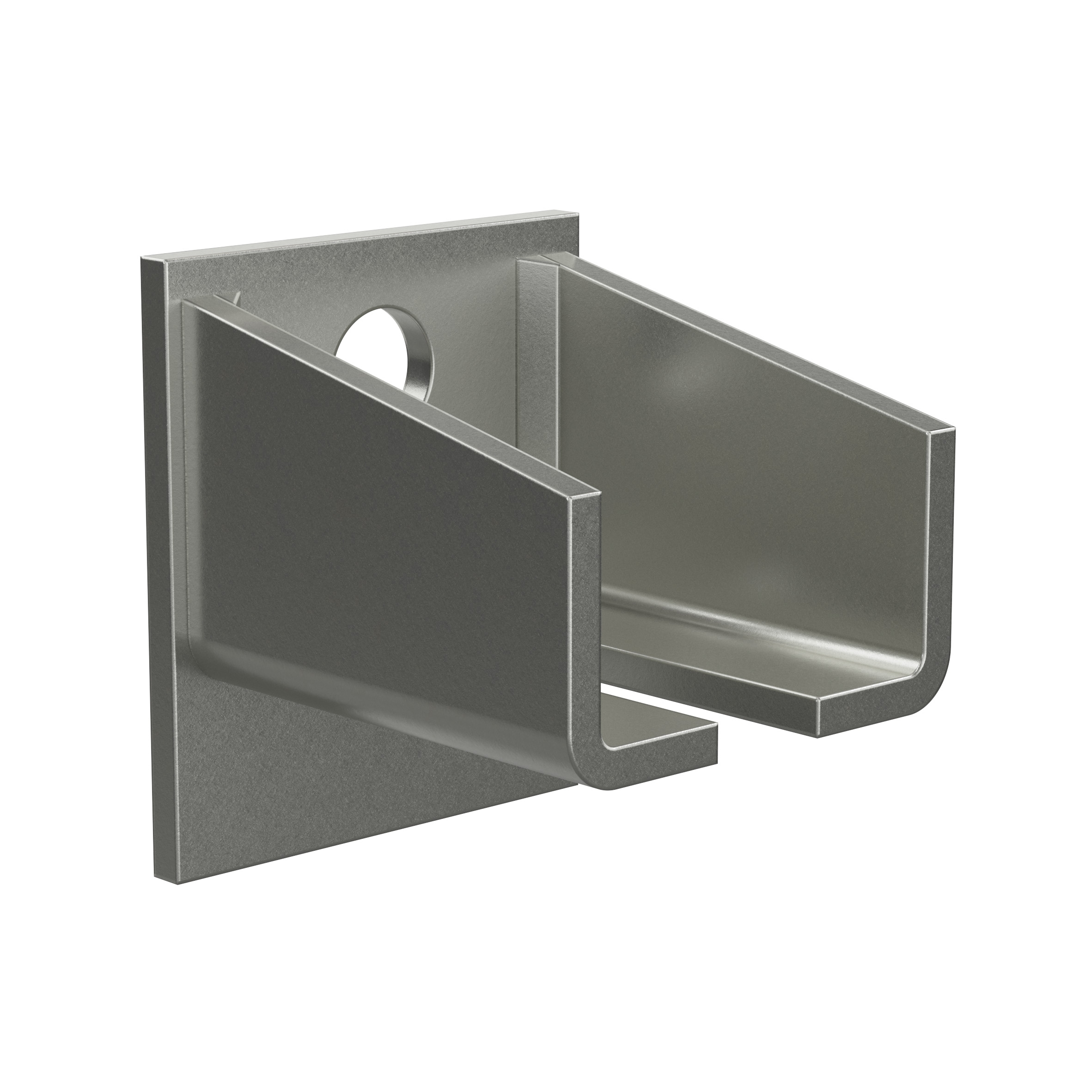

Fissaggio a parete misura 0 in acciaio S235JR, zincato a caldo Dimensione a: 10 mm Dimensione b: 38 mm Dimensione b1: 39 mm Dimensione b2: 20 mm Dimensione d: 9 mm Dimensione d1: 5 mm Dimensione h: 63 mm Dimensione l: 40 mm Dimensione s: 3 mm

Staffa singola misura 0 per una linea di binari in acciaio S235JR, zincato a caldo Lunghezza l: 53 mm Ø perno b: 60 mm Dimensione a: 15 mm Dimensione d: 13 mm Dimensione f max: 43 mm Dimensione v: 20-45 mm Dimensione h: 50 mm

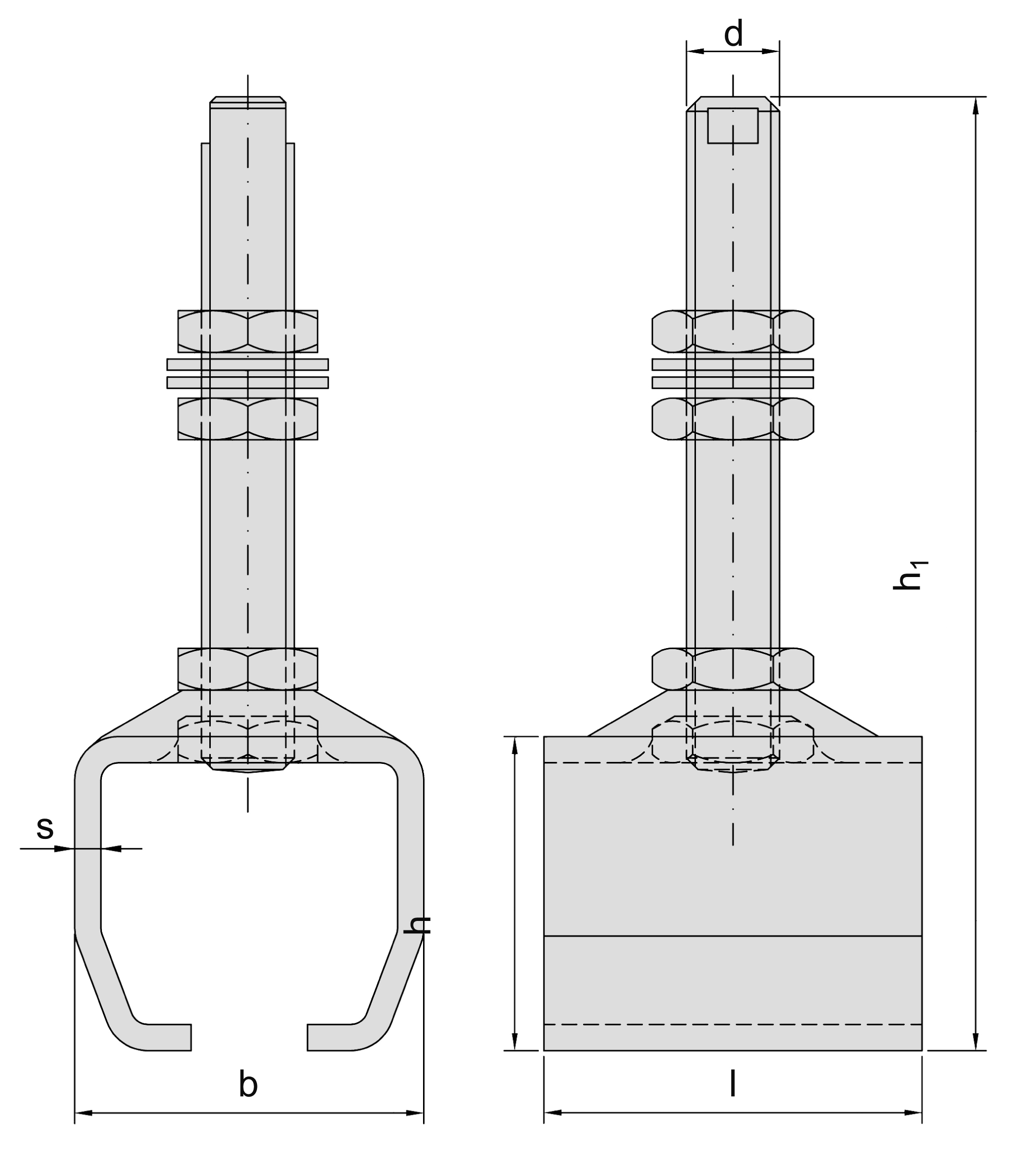

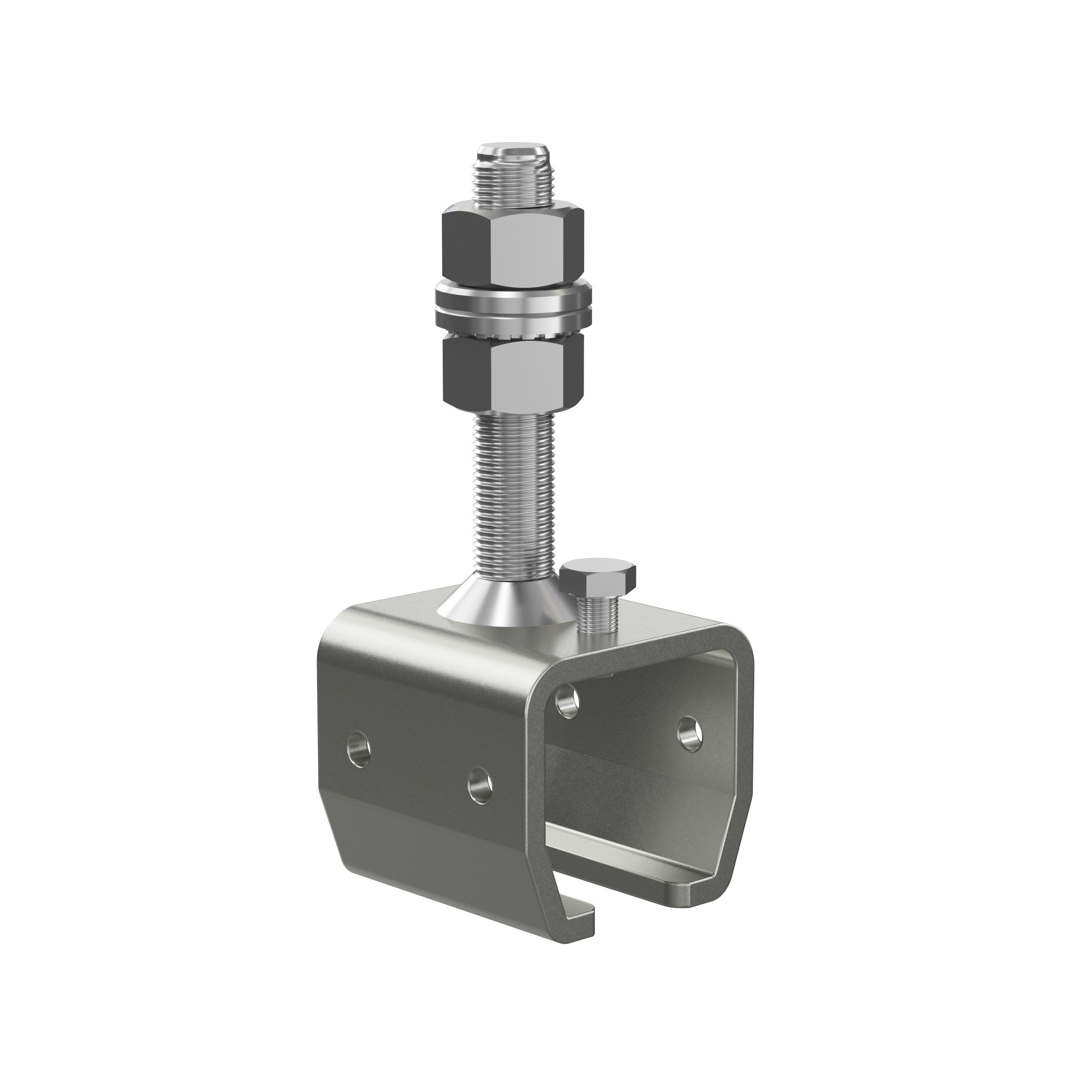

Raccordo a manicotto misura 0, regolazione in altezza/laterale MEA 10335505 In acciaio S235JR, zincato elettroliticamente Dimensione b: 38 mm Filettatura: M10 Dimensione h: 98 mm Dimensione h1: 38 mm Dimensione l: 40 mm Dimensione s: 3 mm

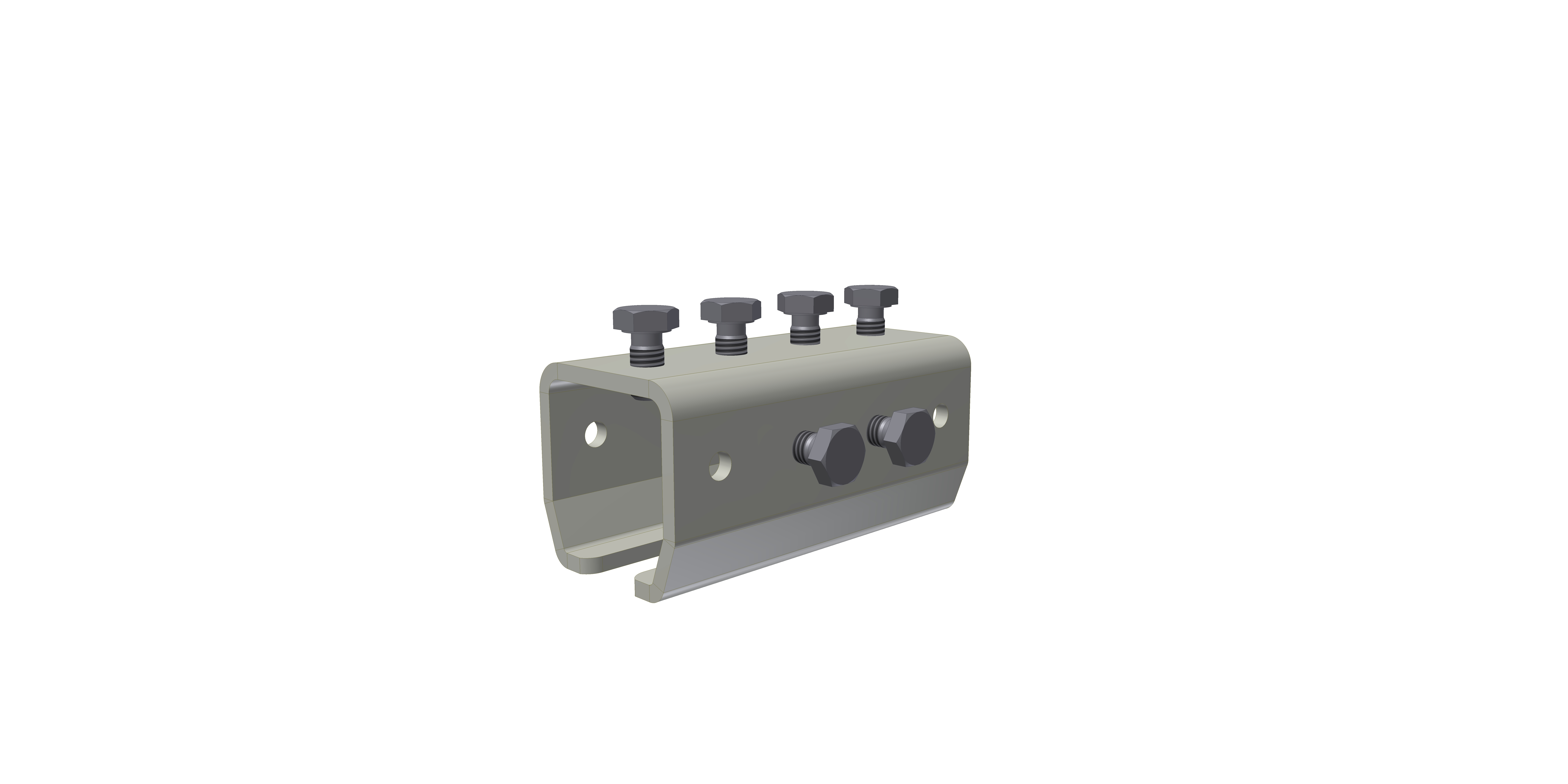

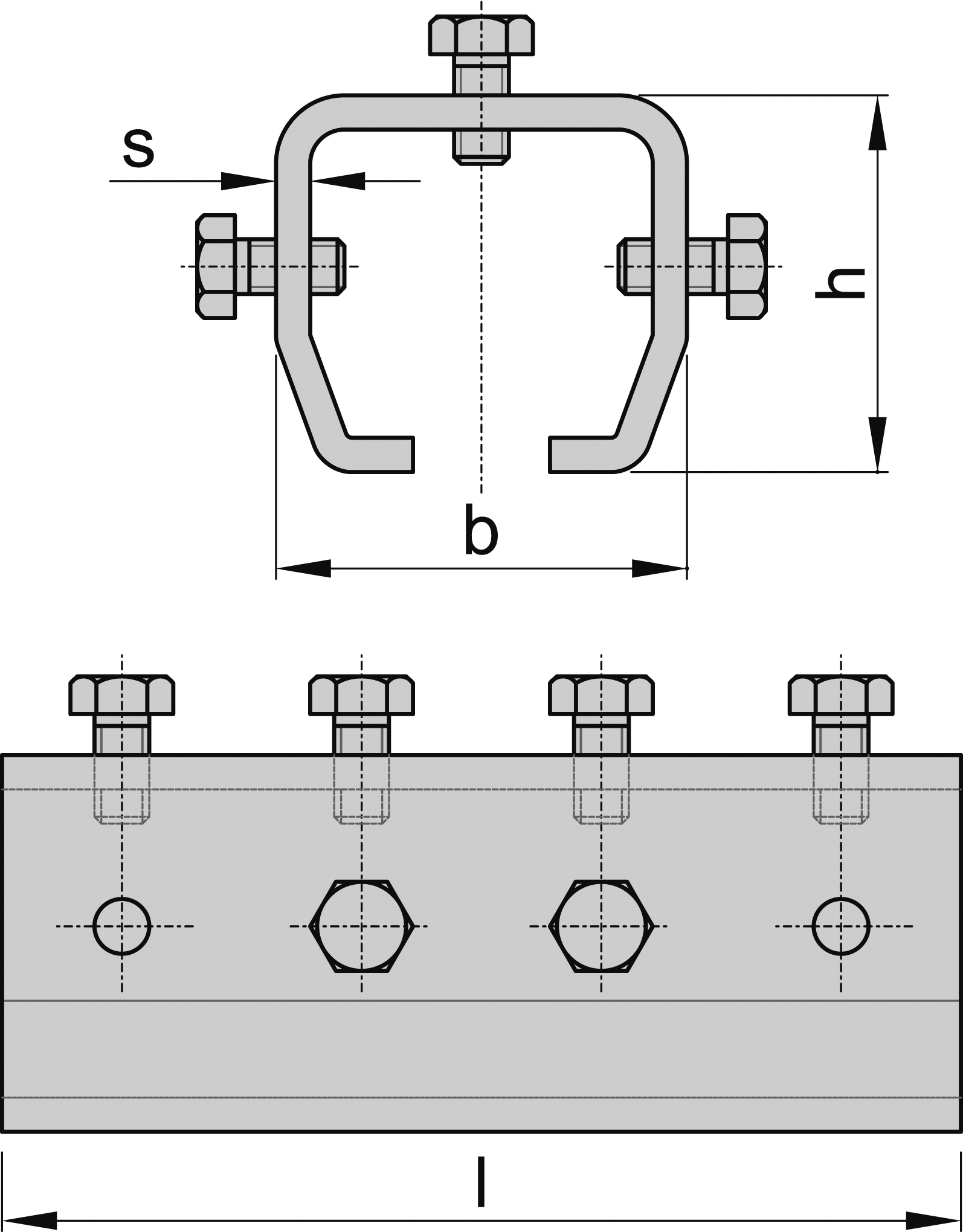

Manicotto di raccordo misura 0 in acciaio S235JR, zincato a caldo Dimensione b: 38 mm Dimensione h: 38 mm Dimensione l: 80 mm Dimensione s: 3 mm

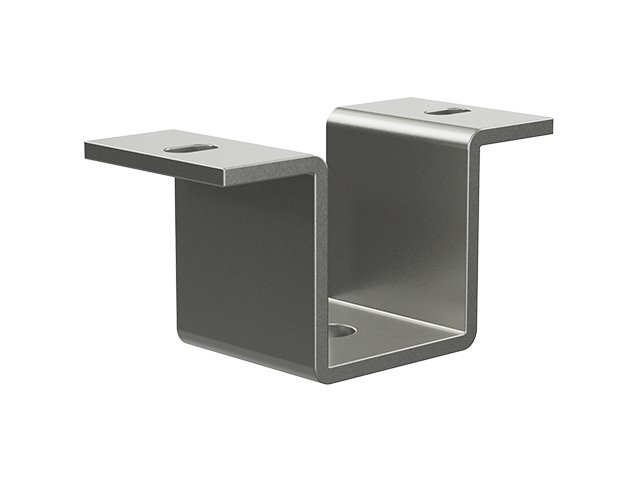

MEA Deckenkonsole einfach Größe Nr. 0 | Art.-Nr. 10335801 Die Deckenkonsole trägt das Laufrohr unterhalb der Decke. In Verbindung mit H/S-Muffen ist die Anlage in Höhe und Seite verstellbar. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDie Konsole wird an der Decke befestigt; das Befestigungsmaterial ist nach Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10335801ProduktartDeckenkonsole einfachMEA-GrößeNr. 0Breite40 mmHöhe48 mmLänge102 mmMaterial-/Wandstärke3 mmBohrung Ø13 mmWerkstoffStahlOberflächegalvanisch verzinktGewicht je Stück0,2 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30-70 Lieferumfang1 Deckenkonsole. H/S-Muffen und Befestigungsmaterial sind nicht enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
