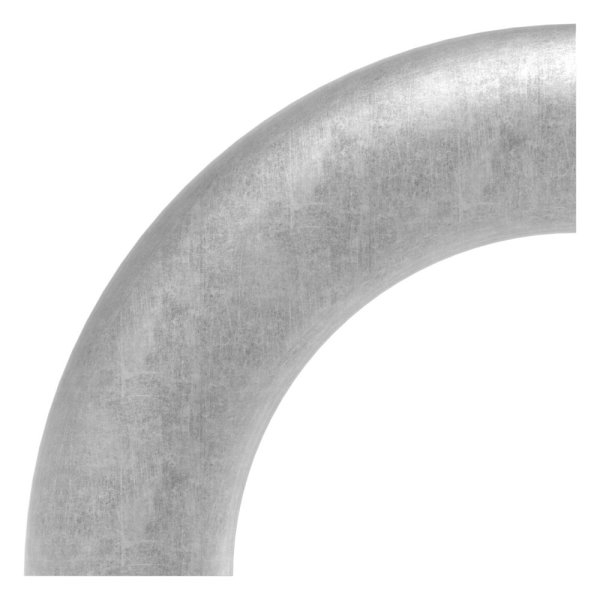

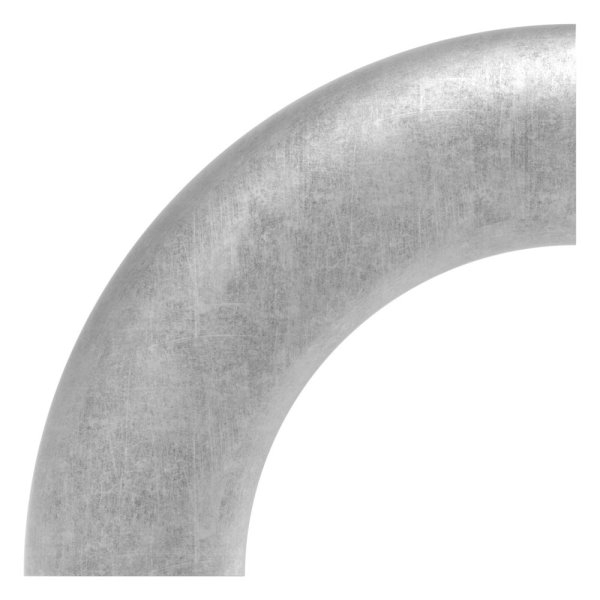

90° Rohrbogen Bauart 5: Langer Radius für maximalen Durchfluss
Wenn Strömungseffizienz und Verschleißschutz oberste Priorität haben, ist der Standardbogen oft nicht genug. Der 90° Rohrbogen Bauart 5 (auch als Typ 5D bezeichnet) zeichnet sich durch seinen besonders langen Radius aus. Mit r ≈ 2,5 x Außendurchmesser ist die Kurve deutlich weiter geschwungen als beim Standardbogen. Bei der FeNau GmbH erhalten Sie diese Spezialfittings aus nahtlosem Stahl roh – die perfekte Lösung für anspruchsvolle Rohrleitungssysteme.
Bauart 5 vs. Bauart 3: Wo liegt der Unterschied?
Der Unterschied liegt in der Geometrie. Während ein Standardbogen (Bauart 3) das Medium relativ abrupt umlenkt (Radius = 1,5 x Durchmesser), führt der Rohrbogen Bauart 5 das Medium sanft um die Ecke (Radius = 2,5 x Durchmesser).
- Geringerer Druckverlust: Durch den weiten Bogen entstehen weniger Verwirbelungen. Die Pumpleistung kann oft reduziert werden.
- Weniger Verschleiß: In Leitungen, die abrasive Medien (z.B. Granulate, Sand, Schlämme) fördern, reduziert der lange Radius den Aufprall an der Rohrwandung erheblich.
- Einfachere Reinigung: Molchbare Leitungen profitieren vom weiten Radius.
Ideal für Industrie, Fördertechnik und Design
Neben dem technischen Rohrleitungsbau (z.B. für Druckluft oder Hydraulik) wird der Stahlbogen mit langem Radius auch oft zweckentfremdet: Im Design- und Geländerbau sorgt der weite Schwung für eine völlig andere, sehr elegante Optik, die sich von Standard-Konstruktionen abhebt. Da wir den Bogen als Stahl roh (unbehandelt) liefern, haben Sie volle Freiheit bei der Weiterverarbeitung – ob Schweißen, Lackieren oder Verzinken.
Häufige Fragen zu Bauart 5 Bögen (Langer Radius)
Wann sollte ich Bauart 5 statt Bauart 3 wählen?
Greifen Sie zu Bauart 5, wenn Sie die Strömungsgeschwindigkeit hoch halten müssen, ohne Druck zu verlieren, oder wenn das Material im Rohr abrasiv ist (Abriebgefahr). Für reine statische Konstruktionen (Geländer) ist es eine Frage der gewünschten Optik (weiter Schwung).
Sind die Bauart 5 Bögen genormt?
Ja, diese Artikel entsprechen der DIN 2605 Teil 2 bzw. der aktuellen EN 10253 (Typ 5D). Die Maßhaltigkeit und Wandstärke sind exakt definiert, was sie perfekt für den professionellen Anlagenbau macht.

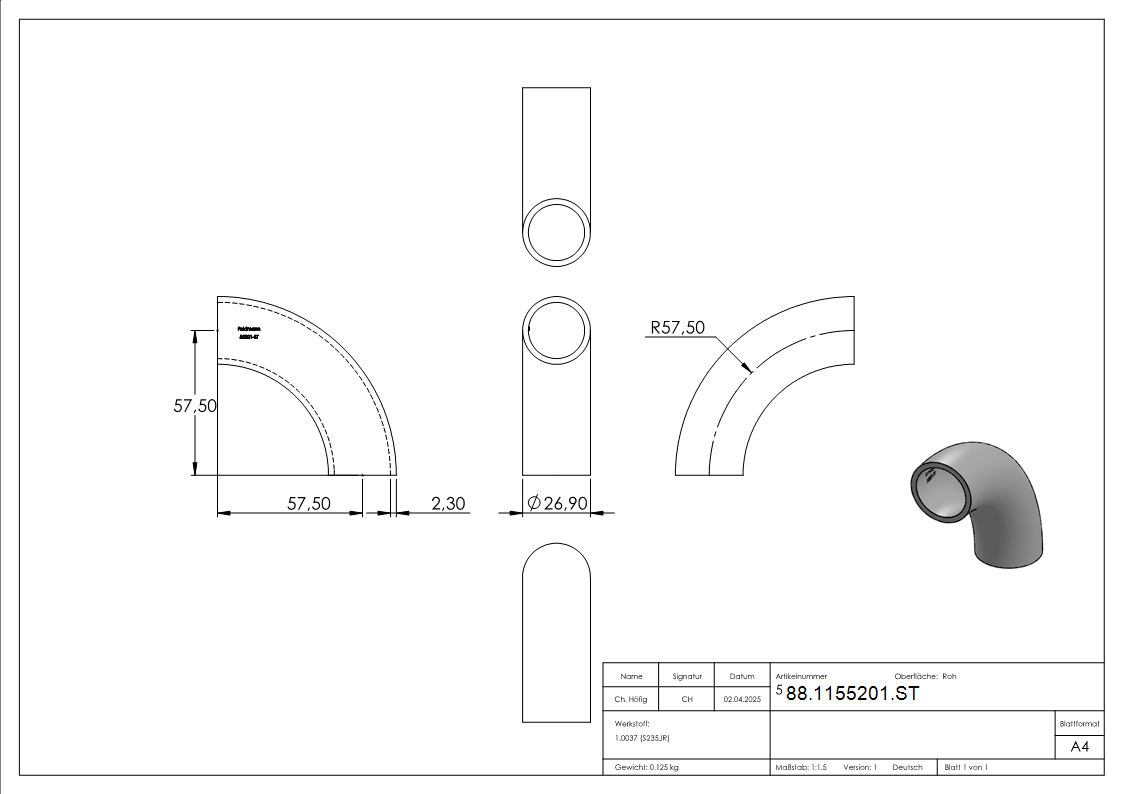

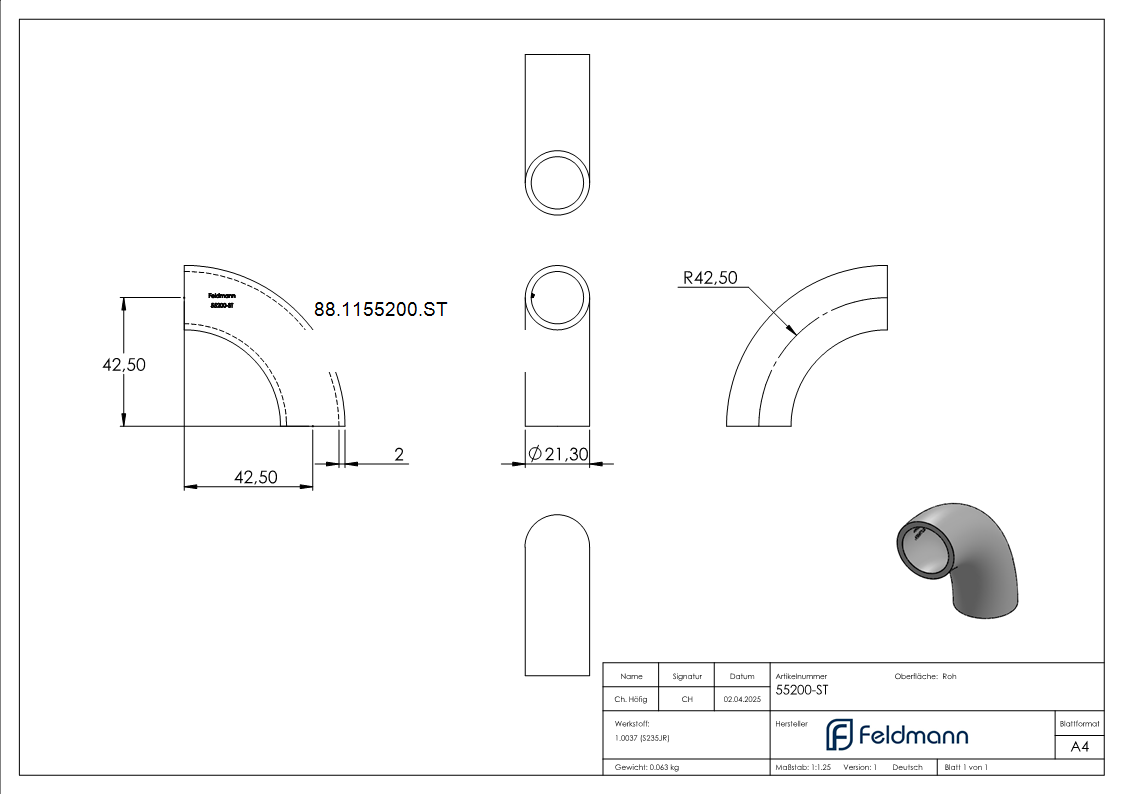

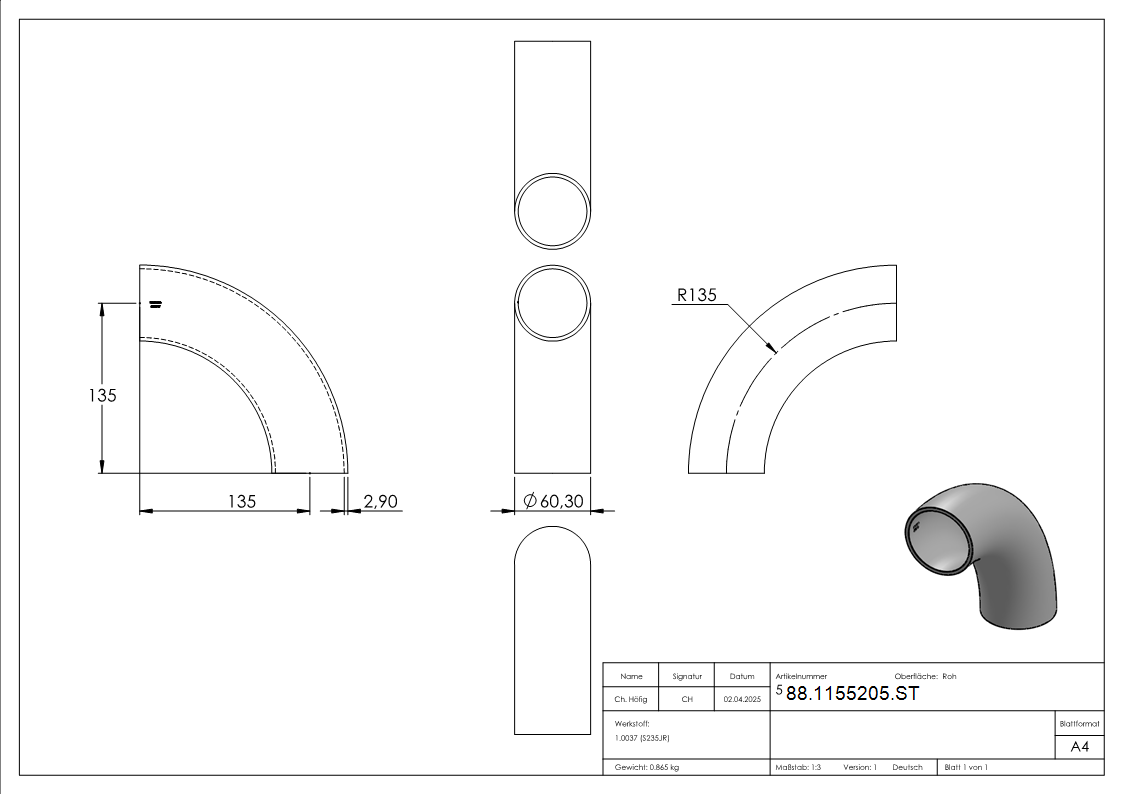

Wie viel Platz benötigt ein 90° Bauart 5 Bogen?
Planen Sie deutlich mehr Platz ein als beim Standard. Faustformel: Das Baumaß (Mitte bis Ende) entspricht dem 2,5-fachen Rohrdurchmesser. Ein 42,4 mm Bogen hat also eine Ausladung von über 100 mm (im Vergleich zu ca. 60 mm bei Bauart 3).
Optimieren Sie Ihre Anlage mit maximaler Effizienz. Bestellen Sie 90° Rohrbögen Bauart 5 (Langer Radius) jetzt im FeNau Online-Shop.
