180° Rohrbogen Bauart 3: Der Doppelbogen für perfekte Umlenkungen
Wenn eine Rohrleitung die Richtung komplett ändern muss oder ein Handlauf einen sauberen Abschluss benötigt, ist der 180° Rohrbogen Bauart 3 die professionelle Lösung. Oft auch als Doppelbogen, U-Bogen oder Umkehrbogen bezeichnet, ermöglicht dieses Bauteil eine 180-Grad-Wende auf engstem Raum. Bei der FeNau GmbH erhalten Sie diese nahtlosen Stahlfittings in der bewährten Bauart 3 (Standard-Radius) und in roher Ausführung – perfekt für die schweißtechnische Weiterverarbeitung.
Bauart 3 beim 180° Bogen: Was muss ich beachten?

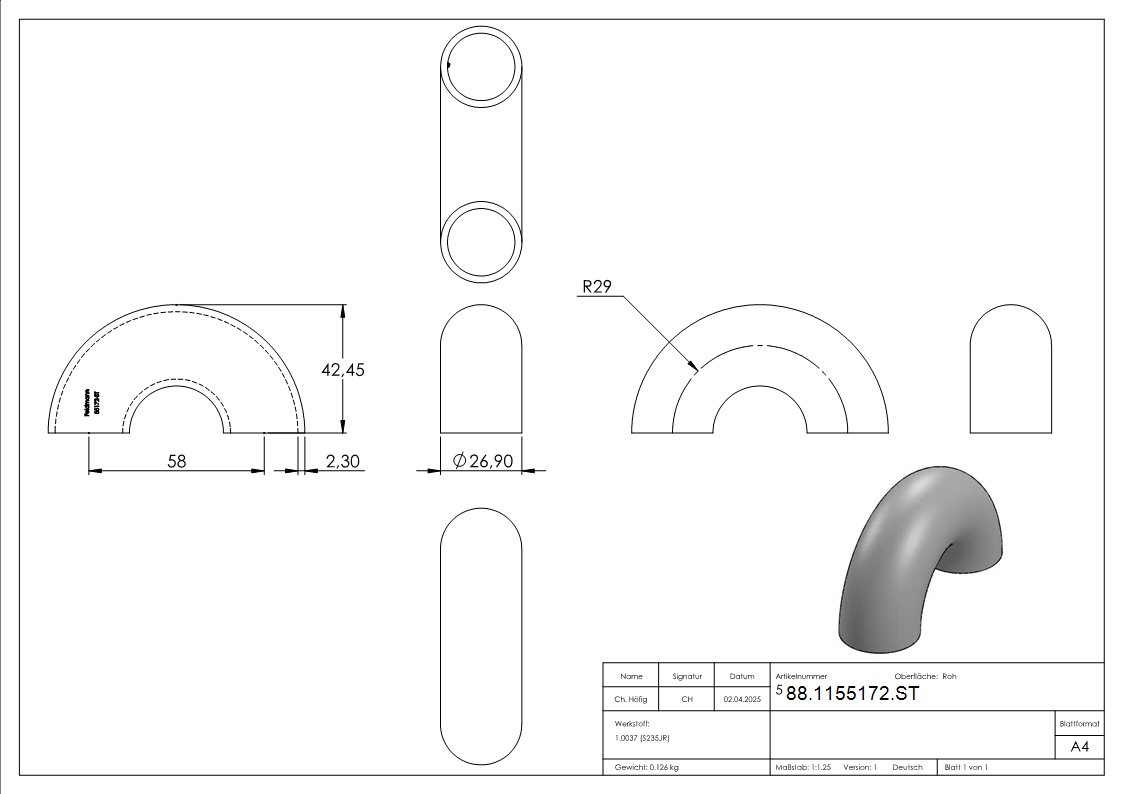

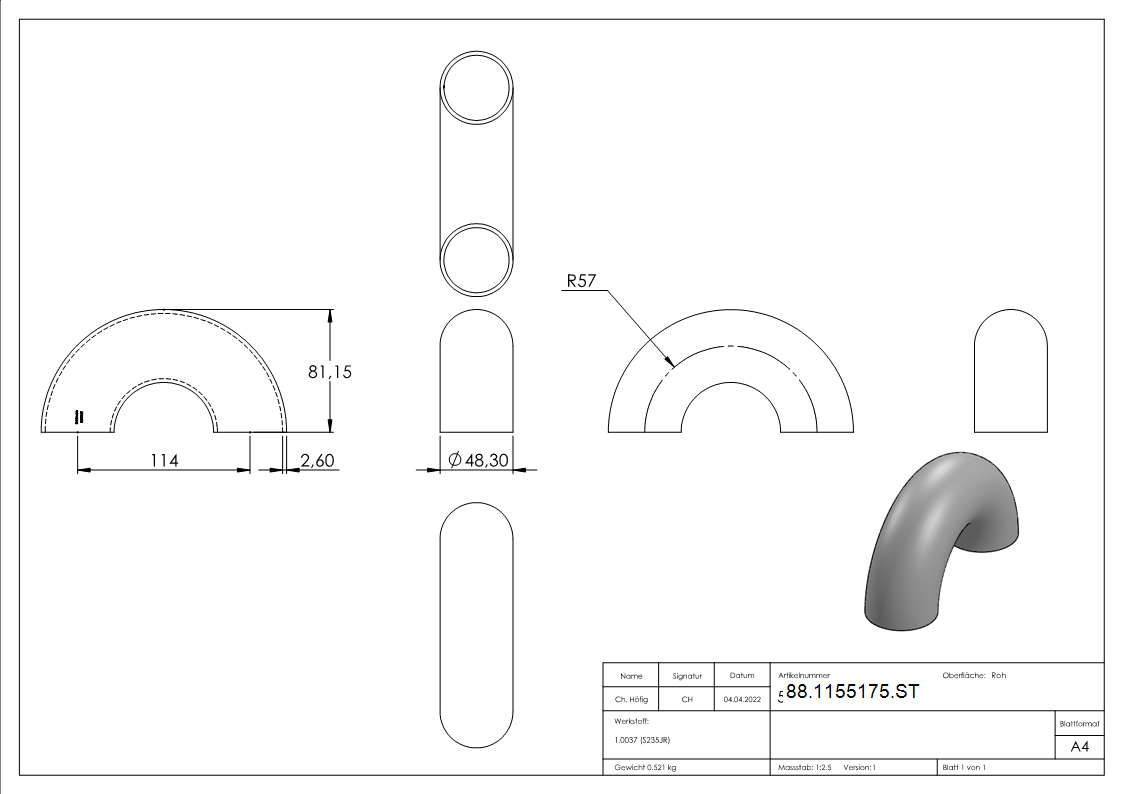

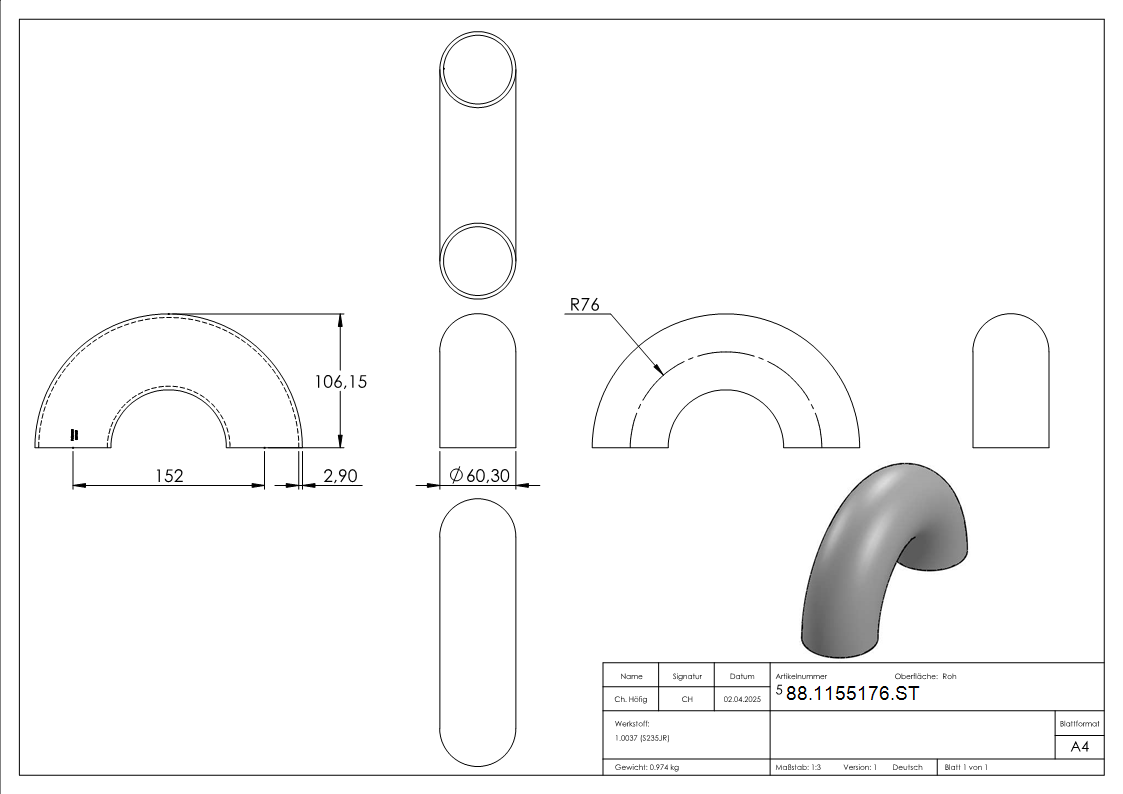

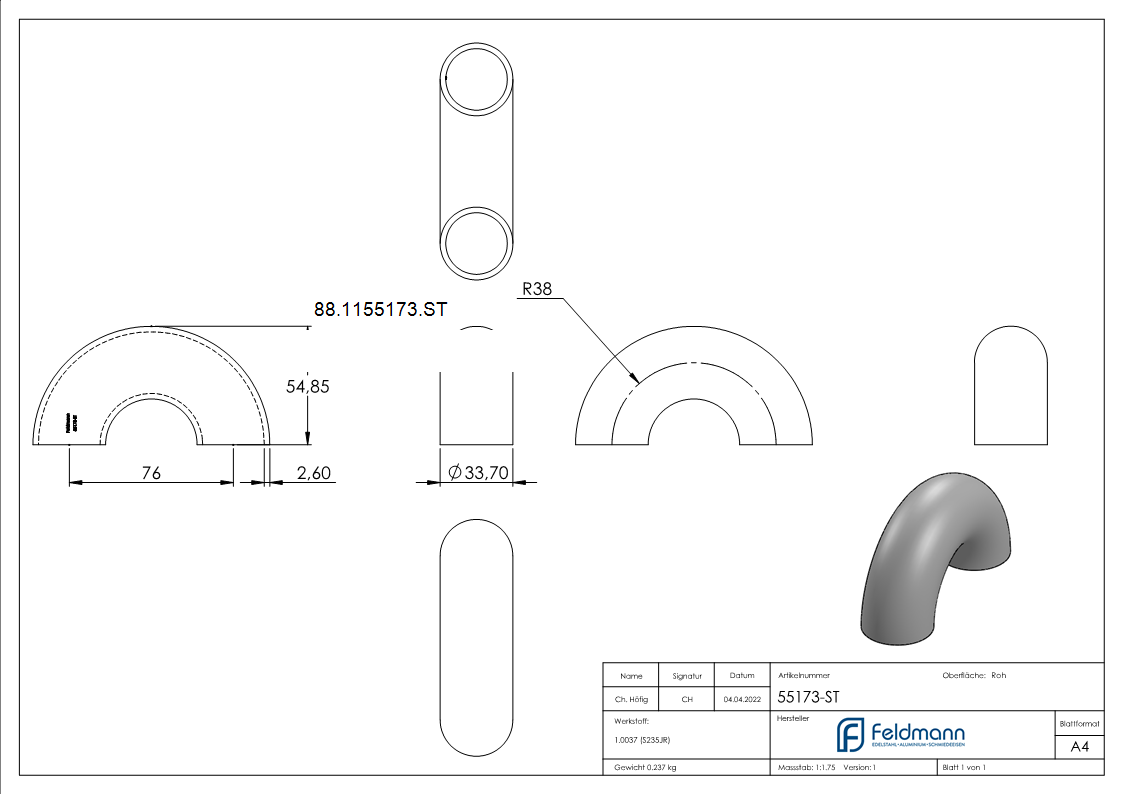

Auch beim Doppelbogen gilt die Norm für Bauart 3 (DIN 2605 / EN 10253), was einen Radius von ca. 1,5 x Außendurchmesser bedeutet. Für die Planung Ihrer Konstruktion ist jedoch ein anderes Maß entscheidend: der Mittenabstand (Achsabstand der beiden Rohrenden).
- Faustformel: Der Mittenabstand beträgt ca. 3 x Rohrdurchmesser.
- Beispiel: Bei einem 42,4 mm Rohr (1 ¼ Zoll) beträgt der Abstand zwischen den Rohrmitten ca. 120–128 mm.
- Vorteil: Dieser genormte Abstand sorgt für parallele Rohrverläufe, was besonders beim Bau von Heizregistern oder Doppel-Handläufen wichtig ist.
Einsatzgebiete: Vom Geländer bis zum Wärmetauscher
Unsere Kunden aus Handwerk und Industrie setzen den 180 Grad Schweißbogen vielseitig ein:
- Geländerbau: Als eleganter, verletzungsfreier Abschluss ("Schlaufe") am Ende eines Handlaufs.
- Anlagenbau: Als Umlenkbogen in Rohrleitungen, um Medienströme umzukehren.
- Wärmetechnik: Zum Bau von Rohrschlangen, Registern und Wärmetauschern.
Da wir den Stahlbogen roh (schwarz) liefern, können Sie ihn direkt an Ihre Konstruktion anschweißen und anschließend als ganzes Bauteil verzinken oder beschichten lassen.
Häufige Fragen zu 180° U-Bögen (FAQ)
Kann ich den 180° Bogen kürzen?
Ja, da es sich um gut schweißbaren Stahl handelt, können Sie den Bogen problemlos zuschneiden (z.B. mit einer Flex oder Bandsäge), wenn Sie beispielsweise nur 135° oder 160° benötigen oder die Schenkellänge anpassen wollen.
Warum finde ich keine "geschweißten" 180° Bögen?
Aufgrund der starken Umformung werden 180° Bögen fast ausschließlich als nahtlose Rohrbögen hergestellt. Das garantiert, dass das Material an der Innenseite (Stauchung) und Außenseite (Dehnung) nicht reißt. Sie erhalten bei FeNau also höchste Industriequalität.
Wie schütze ich den Doppelbogen vor Rost?
Da der Artikel als Stahl roh geliefert wird, ist er rostanfällig. Er ist als "Halbzeug" gedacht. Der Korrosionsschutz (Lackierung, Verzinkung) erfolgt üblicherweise erst, nachdem Sie den Bogen fertig in Ihr Geländer oder Ihre Anlage eingeschweißt haben.
Sorgen Sie für den perfekten Abschluss. Kaufen Sie jetzt 180° Rohrbögen Bauart 3 direkt ab Lager FeNau.
